【虚构案例声明】 本课程中的"美好家园"物业集团、"清华园社区"、"智慧邻里2.0"项目及全部人物均为教学所用的虚拟项目与虚构人物，详见第 01 讲首次声明。
一、上节作业讲评
1.1 王主任要的信息用哪几张图
上一讲的核心作业：需求评审会上王主任说用例图能看出谁能干什么，但看不出"业主报修以后到底经历了什么，等多久、卡在哪"。要你回答该用哪几种图、各表达什么、是静态还是动态、只能画一张选哪张。
先对照教材表 5-3。王主任问的是"经历了什么"，这是行为，不是结构，要用动态图。三张图能答他：活动图，教材说它"将进程或其他计算结构展示为计算内部一步步的控制流和数据流""对系统的功能建模和业务流程建模特别重要"，报修从提交到关闭一步步走，活动图画的就是这个；状态图，教材说它"描述一个状态机，由状态、转移、事件和活动组成"，工单从待派单到已关闭的状态变化用它；顺序图，教材说它"强调消息的时间次序"，业主、客服、维修工之间谁先给谁发消息用它。三张都是动态图，教材原话是"专注于系统的动态视图"。
"等多久"这个信息，三张图里只有定时图能直接表达，它"强调消息跨越不同对象或参与者的实际时间"。但给业委会看定时图太技术，实际做法是在活动图的每个活动旁标注服务级别，"受理 2 小时内、维修 24 小时内"，第 11 讲定的服务级别就贴在图上。
只能画一张，选活动图。理由有三条：王主任是业委会主任，他关心的是流程不是对象；活动图"对业务流程建模特别重要"，是教材给它的定位；活动图可以用泳道把业主、客服、维修工分开，"卡在哪"一眼看出卡在哪条泳道。
这道作业的规律是：先判断对方要看的是结构还是行为，结构用静态图，行为用动态图；再在同类图里按"教材一句话"里的关键词选。本讲讲四张静态图，下一讲讲动态图，王主任那张活动图下一讲画出来。
二、四张静态图先画骨架：本讲目标
2.1 为什么先学静态图
教材十四种图，我按静态和动态分两讲。静态图画的是"系统由什么组成、它们怎么连"，动态图画的是"它们怎么互动"。先画静态，因为动态图里的对象和消息都来自静态图里的类，没有类图，顺序图上的对象不知道从哪来。
高项考图有两种方式。综合知识给一张图问是什么图、图上是什么关系，或者给一段描述问该用什么图，2015 到 2019 年几乎每年一到两道；案例和论文不要求画图，但要求你能用文字把模型说清楚，"识别出七类参与者和八个用例"这种话在论文里就是模型。所以本讲的目标不是把你训练成画图员，是让你看到图能认、说到模型能写。
本讲要拿下三件事：
第一，用例图的四种元素和参与者与用例、用例与用例的关系，能看图判断关系类型。
第二，类图的三格和教材表 5-5 的六种关系，能看图判断是关联、依赖、泛化、聚合、组合还是实现，能分清聚合和组合。
第三，对象图和包图的定位，以及机考环境下怎么用图：综合知识识图，案例论文用文字描述。
2.2 本讲任务地图
| 任务 | 教材位置 | 考试形态 | 项目落点 |
|---|---|---|---|
| 用例图元素与关系 | 表 5-3、表 5-4 | 识图判关系、哪个图描述需求 | 报修模块用例图 |
| 类图三格与六种关系 | 表 5-3、表 5-5 | 识图判关系、聚合组合辨析、类图画错处 | 报修模块领域模型 |
| 对象图 | 表 5-3 | 与类图的区别 | 一条工单的快照 |
| 包图 | 表 5-2、表 5-3 | 包是唯一的分组事物 | 二期平台模型分包 |
| 机考用图 | 机考现实 | 识图与文字描述 | 论文里的模型段 |
三、核心内容精讲：用例图
3.1 参与者、用例、边界与关系
教材口径：用例图描述一组用例、参与者及它们之间的关系。用例图给出系统的静态用例视图，这些图在对系统的行为进行组织和建模时是非常重要的。
注意教材的措辞，用例图是"静态用例视图"，虽然它描述的是系统行为，但图本身是静态的，它画的是"有哪些用例、谁参与"，不画执行顺序。这是判断题陷阱之一。
用例图有四种元素，通用画法如下（画法是统一建模语言的通用约定，教材只给定义不给画法）：
参与者，画成小人，名字写在下面。教材表 5-4 说参与者"不仅可以由人承担，还可以是其他系统和硬件设备，甚至是系统时钟"，并且"一定在系统之外，不是系统的一部分"。所以"主数据服务"和"系统时钟"也画成小人，很多初学者觉得别扭，但这是规矩。
用例，画成椭圆，名字写在里面，用动宾短语，"提交报修""派单"。
系统边界，画成一个大矩形，用例在里面，参与者在外面。边界画错是最常见的错误：把客服画进边界里，等于说客服是系统的一部分。
关系，四种。参与者和用例之间是关联，画实线；用例和用例之间是包含、扩展、泛化三种，第 17 讲讲过定义，画法是：包含画虚线箭头从基本用例指向被包含的抽象用例，箭头上标注"包含"；扩展画虚线箭头从扩展用例指向基本用例，标注"扩展"；泛化画实线空心三角箭头从子用例指向父用例。参与者之间也可以有泛化，"值班客服"泛化自"客服"。
包含和扩展的箭头方向相反，这是识图题的考点。记法：包含是"基本用例需要抽象用例"，箭头从需要的一方指向被需要的一方；扩展是"扩展用例附着在基本用例上"，箭头从附着的一方指向被附着的一方。2017 年上半年第 27 题那张图，取款指向识别客户和验证账号，是包含。2019 年上半年第 25 题问执行者与用例之间的关系，答案是关联，不是包含也不是扩展。
3.2 用例图实战：报修模块

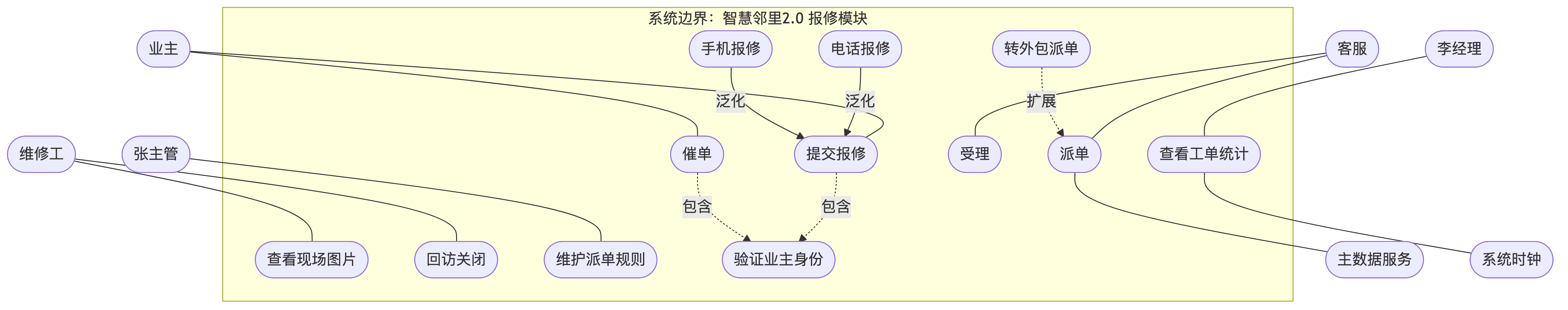

这张图按第 17 讲的用例模型画：七个参与者，业主、客服、维修工、李经理、张主管在左边，主数据服务和系统时钟在右边；八个用例在边界里；"验证业主身份"是被"提交报修"和"催单"包含的抽象用例；"转外包派单"扩展自"派单"；"电话报修"和"手机报修"泛化为"提交报修"。
看这张图时问自己三个问题，这三个问题也是考试识图的套路：第一，边界里有没有不该在里面的东西，客服在外面对不对？对，客服是用户不是系统。第二，虚线箭头的方向说明它是包含还是扩展？"提交报修"指向"验证业主身份"，包含；"转外包派单"指向"派单"，扩展。第三，谁和谁之间是实线？只有参与者和用例之间才是实线关联。
