主讲：老孙
适用：2026年下半年系统规划与管理师考试
预计阅读时间：45分钟
一、上节回顾
上一讲讲完了 OSI 七层模型 + TCP/IP 四层 + IP 寻址 + 网络架构。
三件大事：
第一，OSI 七层：物 数 网 传 会 表 应
第二，TCP vs UDP：可靠 vs 高效
第三，IPv4 vs IPv6：32 位 vs 128 位
1.1 上一讲思考题点评
我看到一份精彩的"OSI 思维故障排查"作业，来自一位运营商工程师：
"用 OSI 七层重新审视我们的故障排查流程，发现 过去 80% 故障靠经验试错——现在按七层逐层排查，故障定位时间从 45 分钟降至 8 分钟。"
这就是 OSI 思维的真实威力——它不只是考试知识，更是工作效率的倍增器。
二、本讲导读
2.1 学习目标
学完这一讲，你应该能够：
- 【是什么】 准确说出广域网、局域网、无线网的核心技术与规划方法；说出 5G/WiFi 6/SD-WAN 等新技术的特点。
- 【为什么】 理解为什么"三网协同"是现代企业网络的标配；理解网络规划的成本与性能权衡。
- 【怎么用】 能为清华园物业设计完整的"广域+局域+无线"三网规划方案。
2.2 本讲在课程地图中的位置
本讲对标教材 第7章后半部分，是网络规划的"工程化深化"。
【虚构案例提示】 本讲涉及"智慧邻里2.0项目""清华园物业""北京知知致用信息技术有限公司"均为培训教学所用的虚拟项目与虚构人物（详见第01讲首次案例声明）。
三、广域网（WAN）规划
3.1 广域网的核心定义
广域网（Wide Area Network，WAN）：跨越大地理范围（城市、国家、全球）的网络。
典型场景：
- 企业总部与分支机构互联
- 跨地域数据传输
- 远程办公接入

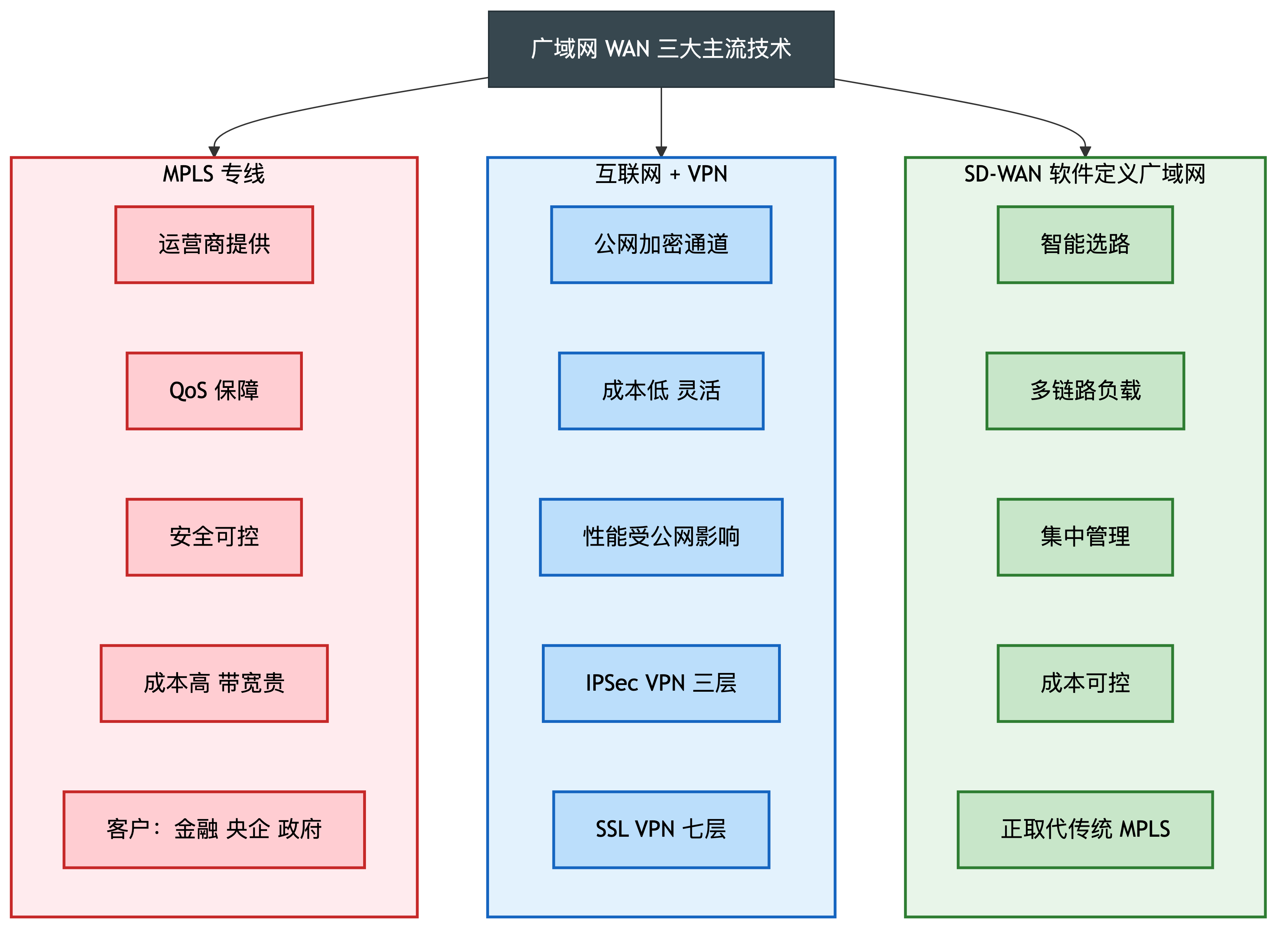

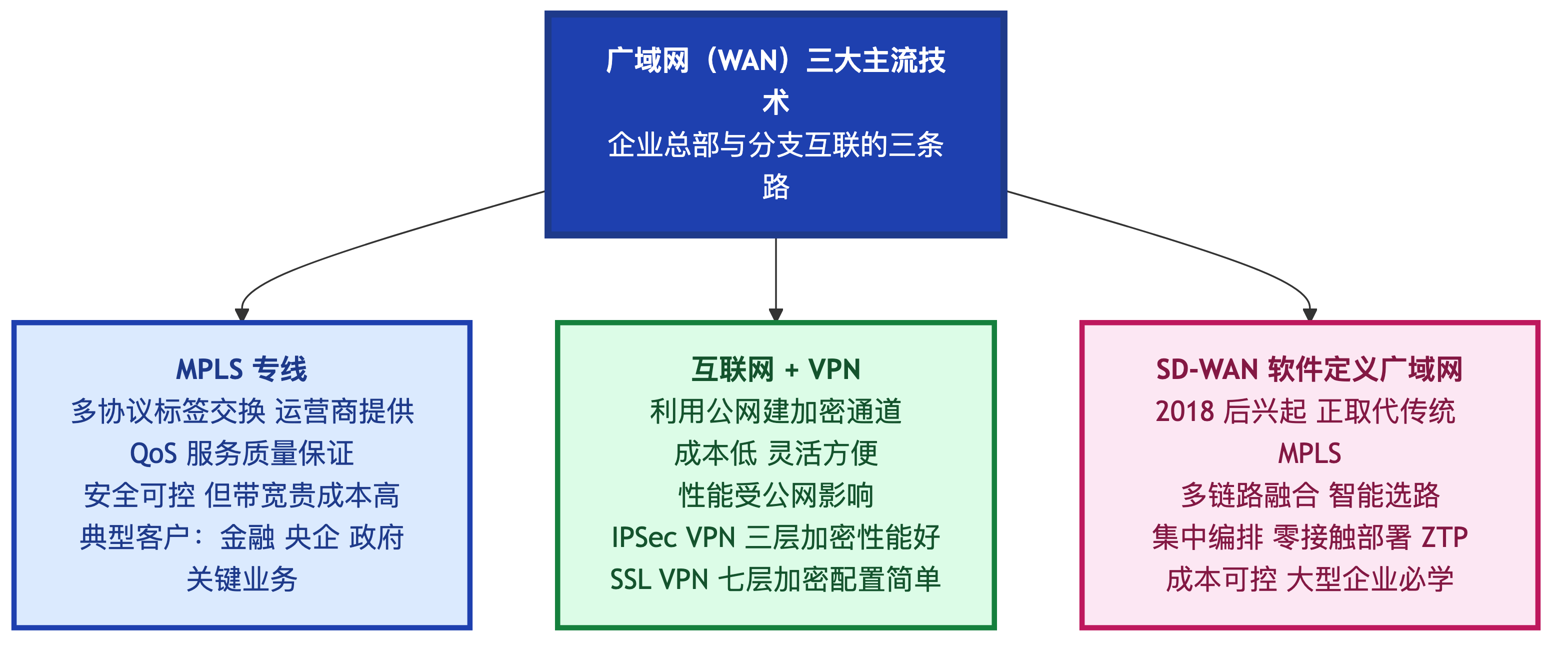

3.2 广域网的三大主流技术
技术一：MPLS 专线
MPLS（Multi-Protocol Label Switching，多协议标签交换）：
- 由运营商提供
- 服务质量保证（QoS）
- 安全可控
- 成本高（带宽贵）
典型客户：金融、央企、政府关键业务
技术二：互联网 + VPN
VPN（Virtual Private Network，虚拟专用网络）：
- 利用公网建立加密通道
- 成本低
- 灵活方便
- 性能受公网影响
两类 VPN：
- IPSec VPN：三层加密，性能好
- SSL VPN：七层加密，配置简单
技术三：SD-WAN（软件定义广域网）
SD-WAN 是 2018 年后兴起的新技术：
- 智能选路
- 多链路负载
- 集中管理
- 成本可控
SD-WAN 正在取代传统 MPLS——大型企业必学。
3.3 SD-WAN 的"四大核心能力"
能力一：多链路融合
可以同时使用 MPLS + 互联网 + 4G/5G，按业务智能选路。
能力二：智能选路
按应用类型选最优路径——视频走高优先级、备份走低成本。
能力三：集中编排
通过控制器统一管理所有分支节点。
能力四：零接触部署（ZTP）
新分支节点即插即用，无需现场配置。
这是 2024 年高考点——案例分析常出"SD-WAN vs MPLS"对比题。
3.4 案例锚点：清华园物业的广域网
清华园物业的广域网设计：
- 主链路：电信 100M 专线（公有云 + 物业机房）
- 备链路：联通 100M 互联网 + VPN
- 第三链路：5G 备用
- 未来扩展：考虑 SD-WAN 实现智能选路
这是中型企业的标准广域网架构。
四、局域网（LAN）规划
4.1 局域网核心要素
局域网（Local Area Network，LAN）：覆盖小范围（办公楼、园区）的高速网络。
核心要素：
- 拓扑结构：星型/总线/环型
- 传输介质：铜缆/光纤
- 接入设备：交换机/AP

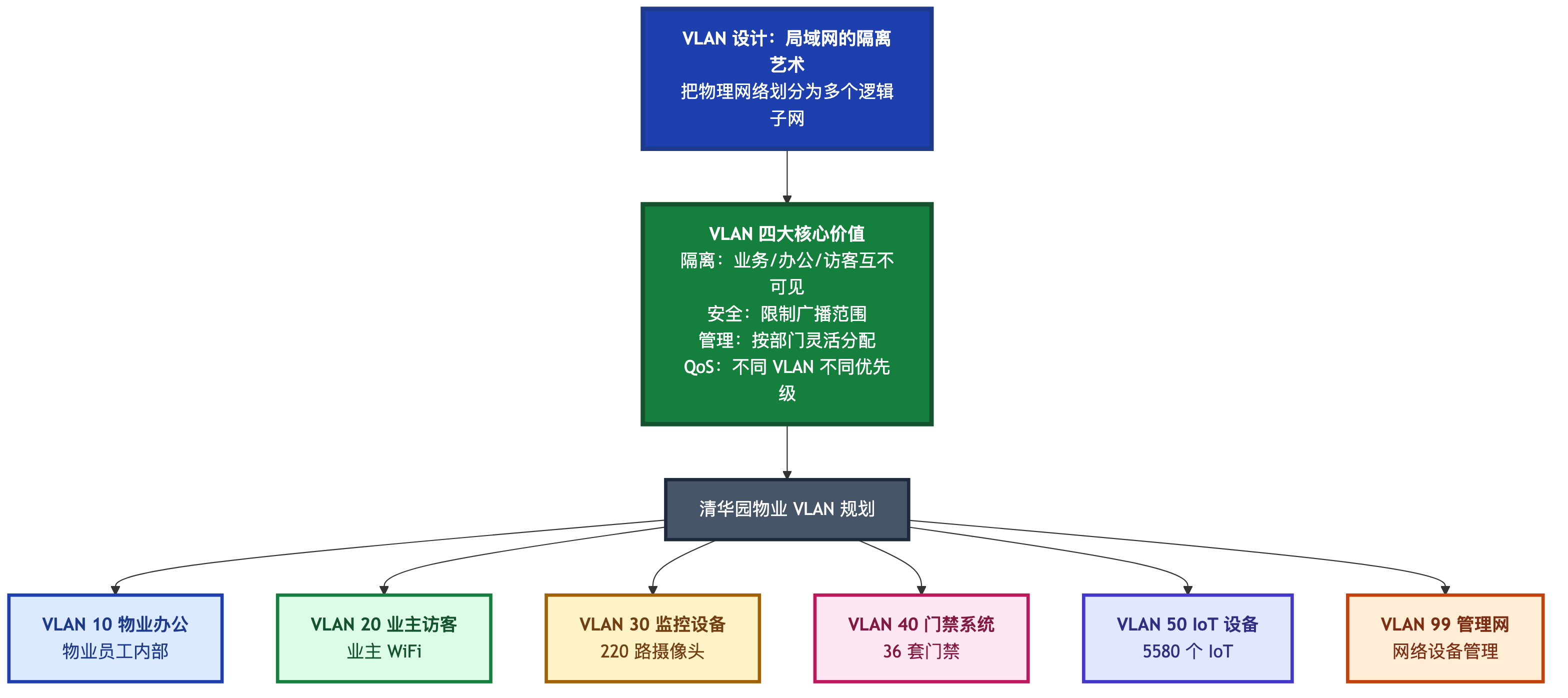

4.2 VLAN 设计：局域网的"隔离艺术"
VLAN（Virtual LAN，虚拟局域网）：将物理网络划分为多个逻辑子网。
VLAN 的核心价值：
- 隔离：业务/办公/访客互不可见
- 安全：限制广播范围
- 管理：按部门灵活分配
- QoS：不同 VLAN 不同优先级

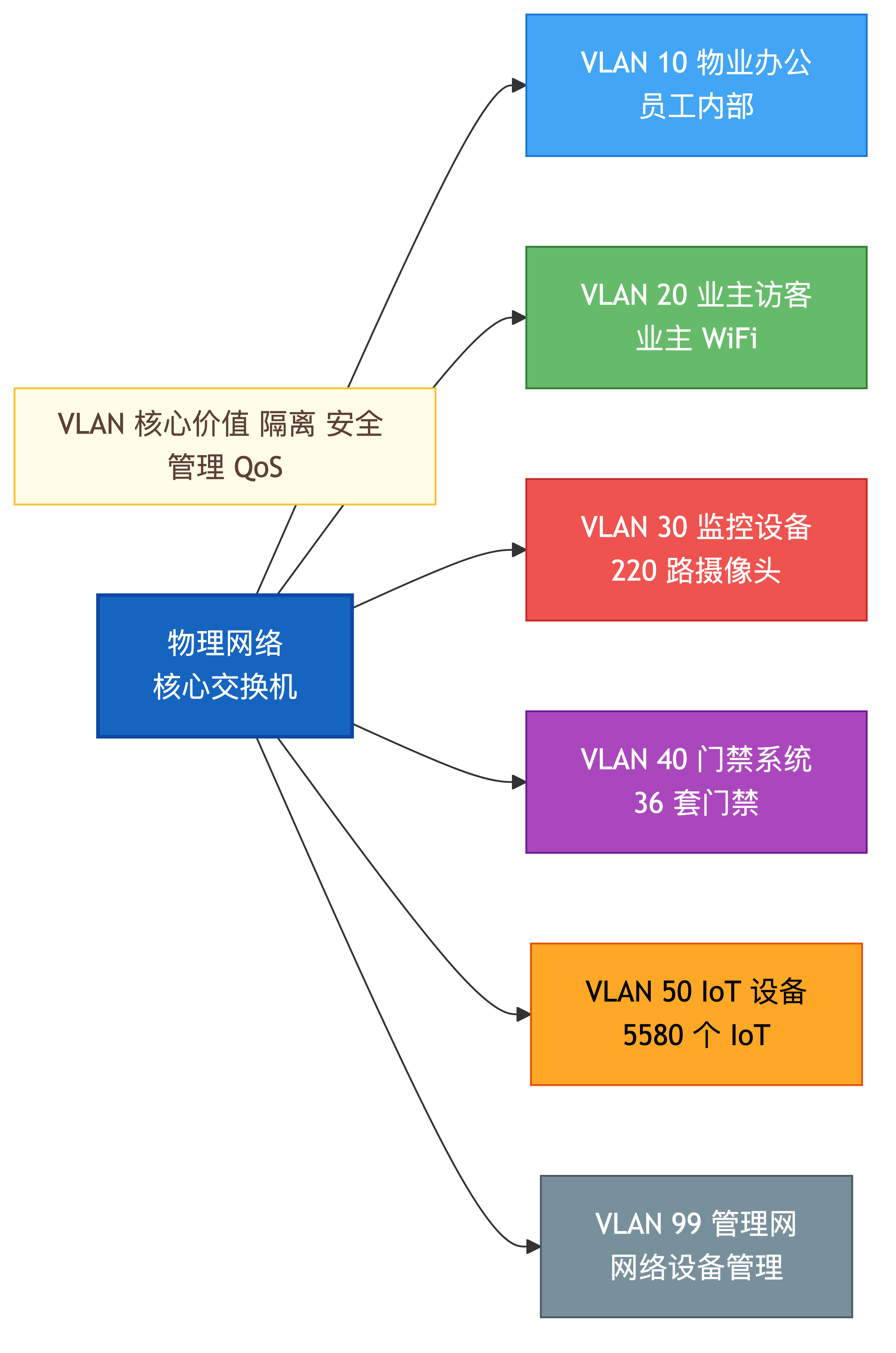

清华园物业的 VLAN 设计：
| VLAN ID | 名称 | 用途 |
|---|---|---|
| VLAN 10 | 物业办公 | 物业员工内部 |
| VLAN 20 | 业主访客 | 业主 WiFi |
| VLAN 30 | 监控设备 | 220 路摄像头 |
| VLAN 40 | 门禁系统 | 36 套门禁 |
| VLAN 50 | IoT 设备 | 5580 个 IoT |
| VLAN 99 | 管理网 | 网络设备管理 |
6 个 VLAN 覆盖所有业务场景。
4.3 QoS 设计：保证关键业务
QoS（Quality of Service，服务质量）：在带宽有限的情况下，保证关键业务优先。
典型 QoS 分级：
| 优先级 | 业务类型 | 例子 |
|---|---|---|
| 最高 | 实时语音/视频 | VoIP、视频会议 |
| 高 | 关键业务系统 | ERP、缴费系统 |
| 中 | 一般办公 | 邮件、网页 |
| 低 | 后台批处理 | 数据备份 |
清华园物业的 QoS：
- 紧急呼叫语音：最高优先级
- 业主 APP：高优先级
- 监控视频：中优先级
- 数据备份：低优先级（夜间）
4.4 局域网设备选型
核心交换机：
- 华为 S12700、CE12800
- 新华三 S12500
- 思科 Nexus 9500
汇聚交换机：
- 华为 S5700、S6700
- 新华三 S5560
- 思科 Catalyst 9300
接入交换机：
- 华为 S2700、S5700
- 新华三 S3100
- 锐捷 RG-S2900
老孙建议：
国产化优先——华为、新华三、锐捷的中高端产品完全够用。没必要进口。
五、无线网（WiFi/5G）规划
5.1 WiFi 标准演进
WiFi 标准代际演进：
| 标准 | 别名 | 频段 | 速率 | 普及年 |
|---|---|---|---|---|
| 802.11n | WiFi 4 | 2.4/5GHz | 600 Mbps | 2009 |
| 802.11ac | WiFi 5 | 5GHz | 3.5 Gbps | 2014 |
| 802.11ax | WiFi 6 | 2.4/5GHz | 9.6 Gbps | 2019 |
| 802.11ax-6E | WiFi 6E | +6GHz | 9.6 Gbps | 2021 |
| 802.11be | WiFi 7 | 2.4/5/6GHz | 46 Gbps | 2024 |
WiFi 6 是 2026 年的标配——新建项目必须 WiFi 6+。
5.2 WiFi 6 的"四大核心特性"
特性一：OFDMA（正交频分多址）
让多个设备同时通信，效率比 WiFi 5 提升 4 倍。
特性二：1024-QAM
调制效率提升，理论速率提升 25%。
特性三：MU-MIMO（多用户多输入多输出）
同时服务 8 个设备，WiFi 5 只能 4 个。
特性四：TWT（目标唤醒时间）
降低 IoT 设备功耗，延长电池寿命。
5.3 5G 与 WiFi 的协同
5G 与 WiFi 不是替代关系，而是 互补关系：
